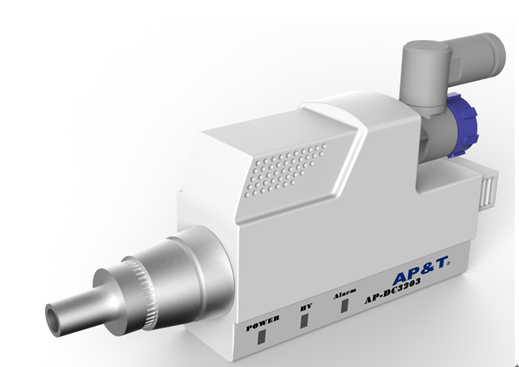

AP-DC3203高频离子风嘴
◆ 产 品 概 述
AP-DC3203高频离子风嘴是安平公司生产的离子风嘴系列产品之一。
AP-DC3203高频离子风嘴采用直流24V供电,压电陶瓷变压器升压,在专用的高压发射极上产生高频高压电离空气,产生大量平衡良好的正负离子,并通过压缩空气输送至被消除静电物体表面消除静电。
◆ 产 品 特 点
1. 小巧轻便,手感舒适,操作灵活。
2. 离子产生量大,除静电、除尘效率高。
3. 高压发生部件完全封闭,安全性好。
4. 高压发生部件采取了电磁屏蔽措施,不会对外界产生电磁干扰
5. 报警功能,指示灯亮绿灯,工作正常;指示灯亮红灯,工作异常。
◆ 行 业 应 用
可广泛应用于精密电子、医药制造、半导体生产等行业。

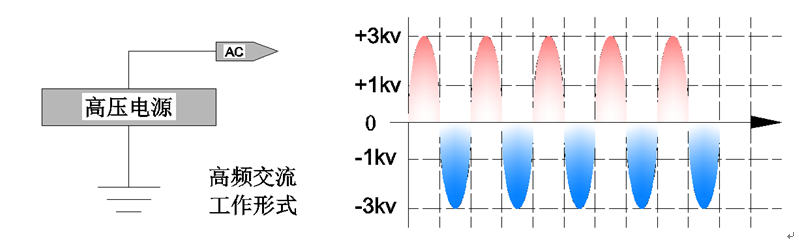

◆ 工 作 方 式 (高频AC)
◆ 性 能 参 数
输入电压 | DC24V |
工作电压 | 高频AC2200V |
消耗电流 | 500mA |
消耗功率 | 12W |
工作距离 | 150-300mm |
消电速度 | <1.0s(距风嘴正前150mm处) |
离子平衡 | -15V~+15V(距风嘴正前150mm处) |
工作温度 | 0-40℃ |
工作湿度 | 30—70%RH(无水滴凝结) |
气流压力 | 0.05-0.5MPa |
离子发射 | 高频AC |
臭氧含量 | <0.03ppm |
适配电源 | IN:AC100V—240V 50Hz/60Hz; OUT:DC24V 0.5A |
气源接头 | Ф6mm |
外形尺寸 (L*W*H) | 风嘴:104.5*56.5*22mm 喷头类型不同,尺寸将略有差别 |
电源适配器:74.2*29.5*62.2mm | |
电源适配器电源线长度:1.2m | |
净 重 | 风嘴:90g |
电源适配器:71g | |
电源连接线:41.5g | |
毛 重 | 362.5 g |

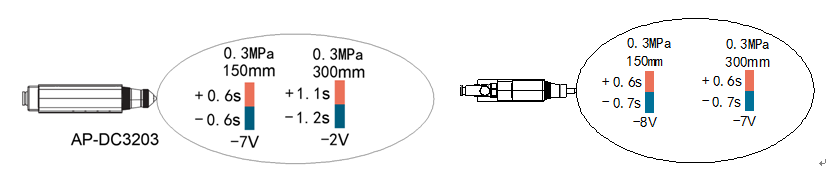

◆ 消 除 静 电 效 果 图
测试标准:ANSI/ESD.STM3.1,ANSI/ESD.SP3.3,SJ/T 11446—2013
测试仪器:Trek156A静电测试仪
测试电压:±1000V→±100V衰减
测试环境:相对湿度:50±5%;温度:23±3℃
◆ 安 全 警 示
1. 在安装和使用本设备之前请仔细阅读使用说明书。
2. 不宜在>70%湿度环境中使用本设备。
3. 严禁在易燃和易爆环境中使用本设备。
4. 严禁擅自拆卸产品,内部维护和修理必须由专业人员进行。
5. 产品严禁触碰水渍,否则会发生异常,导致触电或火灾。
6. 检查或更换产品时,须关闭电源,否则可能会造成触电或火灾。
7. 产品专为除静电而设计,严禁做其它用途,任何非正常使用可能会造成机器故障、触电、火灾等隐患。
8. 通电状态下,严禁触碰电极针,否则易造成故障和触电事故。
9. 放电针为尖锐金属物,请小心使用。
10. 产品通电前,请检查所配电源规格,任何不符合规格的电源供电会给产品造成损坏甚至故障。
11. 请定期检查产品电源线,如有破损请立即更换,否则易造成漏电、工作异常等问题。
12. 在使用风嘴时,应在气源接口处加装空气净化过滤装置,确保进入风嘴体内的气体干燥、洁净,以免气源中的水汽、油脂进入风嘴喷头部位造成高压短路,影响正常使用。
◆ 装 配 与 使 用
1、 使用前将Ф6mm的压缩气体软管插入风嘴后端的带节流阀气接头插孔内,以不能拔出为准。
2、 将6P转DC电源连接线的6P插头插入风嘴6P插座内,电源适配器航空插头插入6P转DC电源连接线DC插孔内,再将电源适配器插入交流AC220V或110V电源插座内。
3、 调节气接头节流阀,气体压力应≤0.6MPa,******气体压力为0.3MPa。
4、 通电后,风嘴喷头部位即有离子化气体喷出,此时观察风嘴绿色电源指示灯亮,则风嘴正常工作,进行除静电作业。
5、 离子风嘴出风口垂直对准被消除静电物体表面,相距约150mm-300mm为佳。
6、 所使用压缩空气应干燥洁净。

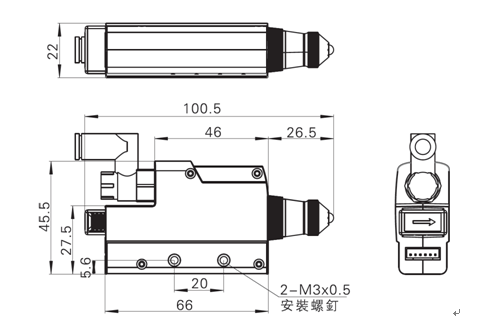

7、 结构尺寸示意图:
◆ 维 护 保 养

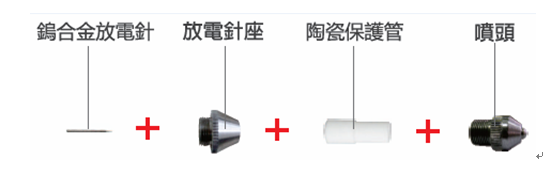

1、 按上图依次取下离子风嘴出风口处的不锈钢喷头及陶瓷保护管,观察暴露出的合金电极,如呈现圆钝状则应更换,以保证除静电的有效性。
2、 风嘴体上的红色指示灯亮,应停止使用,经专业维修人员检查修复后,方可继续使用。
3、 供气气管及插座如有泄漏,请及时更换,确保供气气压正常。
4、 风嘴喷头部内的合金电极属易耗品,不属保修范围,维修中如需更换一律收费。
◆ 售 后 服 务 及 保 证
1、 AP-DC3203高频离子风嘴在出厂前经过严密的测试检验、高温老化处理,性能完全达到使用说明所标注的相关指标。
2、 安平公司对用户作如下承诺:从用户购买本设备之日起一年内,本公司免费修理或更换任何经本公司检查已经具有缺陷的零部件。超过一年仅收取零部件成本费,维修费全免。本承诺不适用以下情况:设备被改动、错误使用、自行拆装或经其他服务部门维修。
3、 除在此规定的部件修理或更换外,安平公司不承担任何义务和产品用户的相关责任。
◆ 包 装 附 件
1、保修卡 2、说明书 3、合格证 4、6P转DC电源连接线 5、电源适配器
